Escáner Láser 3D de alta velocidad Trimble
El escáner láser Trimble X9 3D posee innovaciones comprobadas como la calibración automática, autonivelación con precisión de grado topográfico y un puntero láser, junto con nuevas actualizaciones diseñadas para mejorar la velocidad, el alcance, la precisión y la sensibilidad, con el propósito de realizar los trabajos de manera más eficiente y rápida. El software de campo Trimble Perspective complementa el sistema con flujos de trabajo de registro en campo poderosos y una visión completa del proyecto, lo cual permite a los usuarios, sin importar su nivel de experiencia, llevar a cabo su labor con confianza.

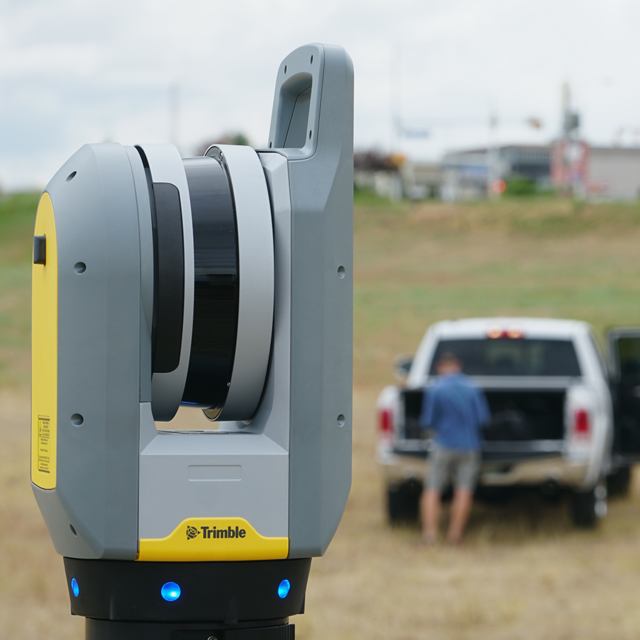

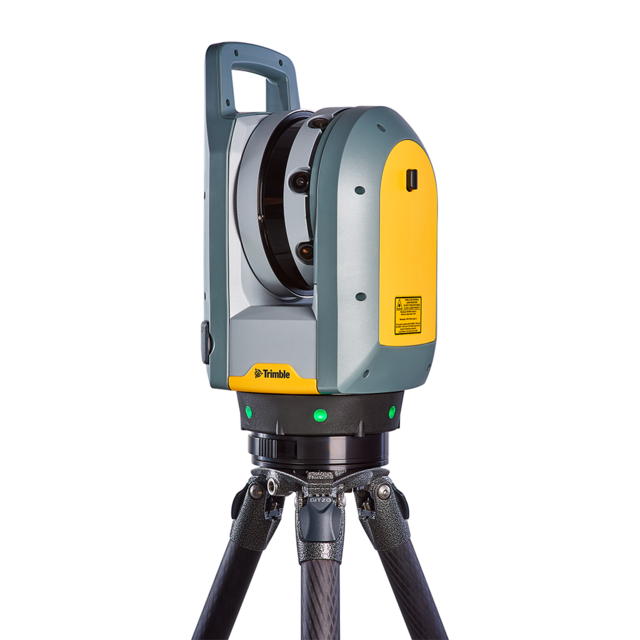

Escaner X9 con Tecnología TRIMBLE X-DRIVE

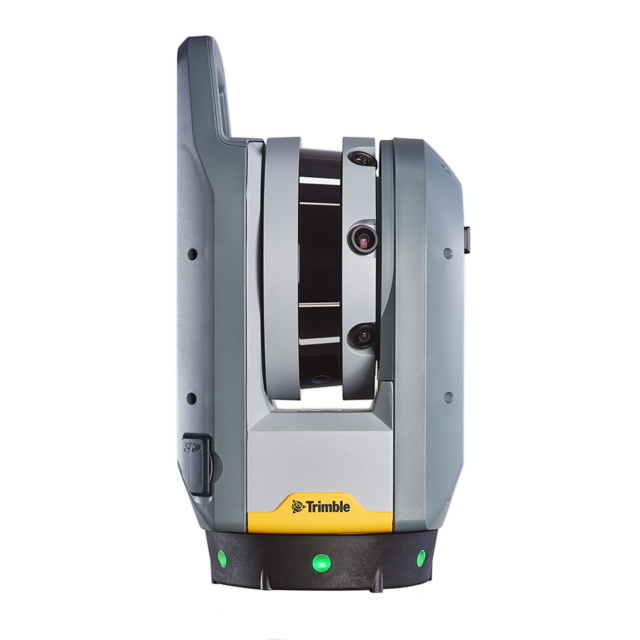

Es el primer sistema de escaneo de doble deflexión vertical del mundo que integra un sistema Servo-Drive de precisión topográfica, escaneo de alta velocidad y un sistema de 3 cámaras coaxial. Todo esto en una unidad central protegida. Trimble X-Drive permite la autocalibración, autonivelación y adquisición de imágenes productivas con una mínima paralaje entre imágenes y escaneos. La autocalibración garantiza la precisión de los datos y elimina la necesidad de calibraciones anuales, lo que reduce los costos de mantenimiento y el tiempo de inactividad.
Características técnicas sobresalientes del X9:
- Láser de clase 1, con protección de los ojos de conformidad con IEC EN60825-1
- Longitud de onda láser 1530-1570nm, invisible
- Campo de visión 360° x 282°
- Velocidad de escaneo: Hasta 1.000.000 puntos por segundo
- Alcance: de 0,6 m a 150 m
- Exactitud del alcance: 2 mm
- Exactitud de punto 3D: 2,3 mm @ 10 m / 3 mm @ 20 m / 4,8 mm @ 40 m
- Cámaras: 3 Sensores coaxiales calibrados de 10 MP
- Resolución 3840 x 2746 píxeles por imagen individual
- Exposición automática y HDR
- Corrección de balance de blancos automática y valores preestablecidos para interiores y exteriores
- Autonivelación / Compensación automática seleccionable de ± 10° (Grado topográfico), ± 45° (Grosero) / boca abajo ± 10° (Grado topográfico).
- Exactitud de grado topográfico < 3” = 0,3 mm @ 20 m
- Sistema de navegación inercial (IMU) para seguimiento de la posición, orientación y movimiento del instrumento
- Peso (con batería incluida) 6,045 kg.
- Batería de Li-ion (11,1V-6,5Ah estándar de instrumentos ópticos de Trimble), con una duración de 3,5 horas
- Dimensiones 178 mm de ancho x 353 mm de alto x 170 mm de profundidad
- Temperatura de funcionamiento: –20°C a 50°C
- Temperatura de almacenamiento: –40°C a 70°C
- Protección Medioambiental; cumple con estándar IP55 (a prueba de polvo y chorro de agua)

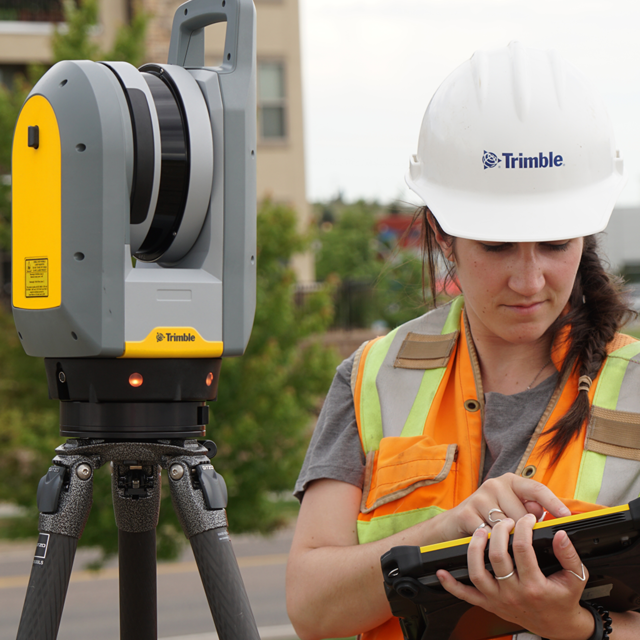

- Control remoto Tablet Trimble T10x
- Un solo botón para el comando / operación de escaneo
- Comunicación / Transferencia de datos WLAN 802.11 A/B/G/N/AC o cable USB
- Almacenamiento de datos Tarjeta SD estándar (SDHC de 32GB incluida)
- La calidad del hardware del X9, resistente en ambientes complejos como lo demuestra su IP55 (resistente a alta polución y a chorros de agua directa) y su temperatura de operación de -20°C a +50°C, lo convierten en un equipo duradero, confiable y profesional; apto para múltiples usos, ya sea para medición en interior y/o exterior, ideal para la calibración de tanques industriales, infraestructura civil, intersección de carreteras, minería y restauración urbana.
Computadora compacta y robusta tipo Tablet PC TRIMBLE T10x
Trimble® T10x es una computadora tipo Table PC robusta y de alto rendimiento para diversas aplicaciones, brindando una solución de dispositivo único para la recopilación y procesamiento de datos potentes y eficientes en el campo; gracias a la robusta capacidad de procesamiento, que permite recolectar y procesar datos ejecutando una amplia gama de aplicaciones en el campo, acelerando los tiempos de postprocesameinto de los resultados al permitir que los productos entregables se generen mientras están en el campo.
Características principales:
- Procesador Intel® Core i7 apto para el manejo de grandes nubes de puntos, imágenes, mapas y otros datos complejos o intensivos en el uso del procesador con facilidad
- Pantalla capacitiva multi-touch de 10.1" con resolución 1920x1200 px.
- Memoria RAM de 32GB
- Almacenamiento de 1 TB
- Sistema Operativo Windows 10 IoT Enterprise que admite aplicaciones de campo y de oficina disponibles comercialmente
- Plataforma robusta IP-65 que cumple con las especificaciones de grado militar (MIL-STD-810H) para resistencia a golpes, caídas y vibraciones.
- Temperatura de Operación –10 °C a +60 °C
- Opciones de conectividad inalámbrica integrada, que incluyen Bluetooth® v 5.1, Wi-Fi, RJ45
- Baterías Li-Ion intercambiables en caliente para un día completo de trabajo en el campo
- El GNSS y la cámara de 8MP con flash incorporados en esta versión mejoran la experiencia en campo y la adquisición de los datos.-
- Admite flujos de trabajo de software de campo y oficina de Trimble, incluidos Trimble Access, Trimble TerraFlex y Trimble Business Center, Trimble Perspective, Trimble Capture
Software Trimble Perspective (preinstalado en Tablet T10x)
Para la operación, administración, visualización y validación de datos de escaneo. Sistema Trimble Registration Assist basado en un Sistema de Navegación Inercial (IMU) el cual brinda un seguimiento de la posición, orientación y movimiento del instrumento; posibilitando el registro, orientación y alineación automática del escaneo con el escaneo pre seleccionado, o con el escaneo más reciente. Alineación manual o pantalla dividida nube a nube, visualización dinámica 2D y 3D para control de calidad.
Refinamiento del registro automático de escaneo. Verificación visual Visualización dinámica 2D y 3D para control de calidad.
Captura rápida de imágenes con tecnología Trimble® VISION™. Informes del registro de escaneo, con resultados del error medio (de todo el proyecto de escaneo y de las estaciones o escaneos individuales) y de la superposición de datos entre dos escaneos próximos entre sí. Este informe indica también la uniformidad del error y de la superposición al comparar todos los escaneos.
Trimble Perspective también permite generar informes de calibración y diagnósticos en campo antes y después del levantamiento para asegurarse la calidad de los datos obtenidos. El levantamiento es exportable a una variedad de software, a través de formatos estándar de la industria (RCP, E57, LAS, entre otros) para continuar posteriormente con el proceso de modelado tridimensional y/o análisis de datos.
